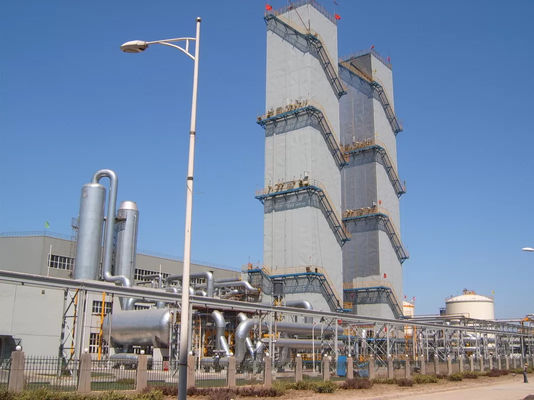

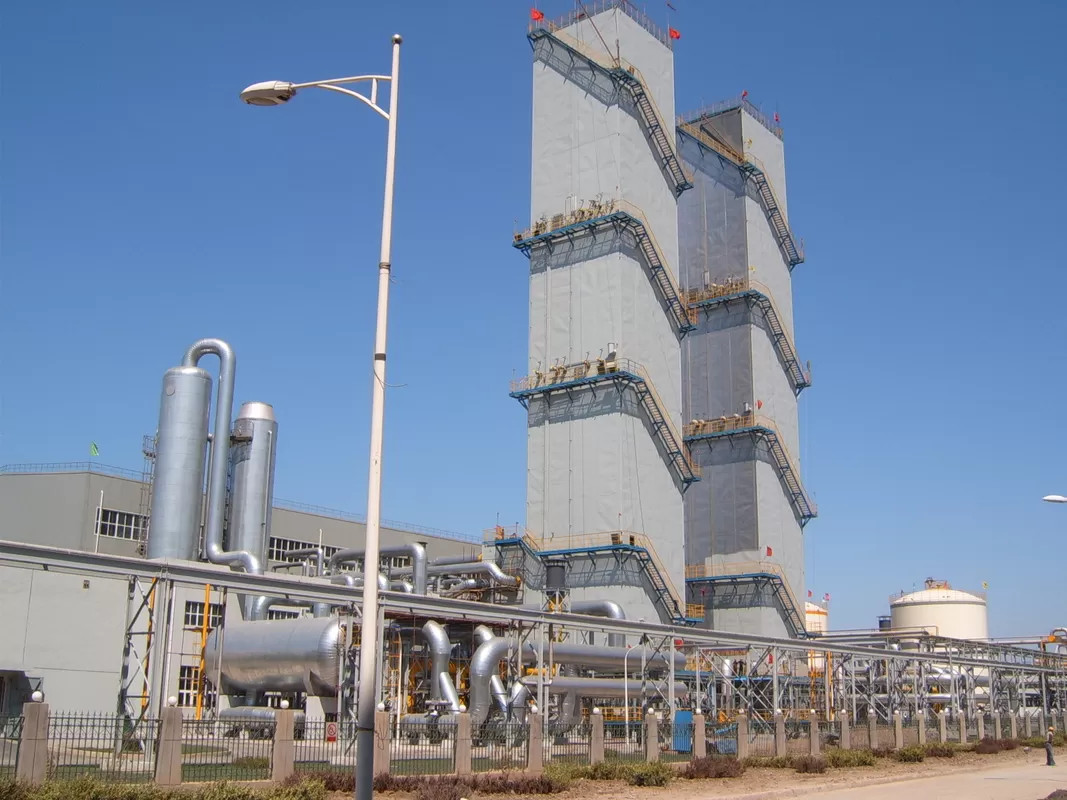

มัลติฟังก์ชั่น Cryogenic ออกซิเจนแยกความบริสุทธิ์ของพืช 99.6% Air Unit PLC

คุณสมบัติของผลิตภัณฑ์

1. หลักการออกแบบของโรงงานนี้ขึ้นอยู่กับจุดเดือดที่แตกต่างกันของก๊าซแต่ละชนิดในอากาศอากาศถูกบีบอัด ระบายความร้อนล่วงหน้า และกำจัด H2O และ CO2 จากนั้นจึงถูกทำให้เย็นลงในเครื่องแลกเปลี่ยนความร้อนหลักจนกว่าจะกลายเป็นของเหลวหลังจากแก้ไขแล้ว สามารถรวบรวมออกซิเจนและไนโตรเจนในการผลิตได้
2. โรงงานแห่งนี้ทำอากาศให้บริสุทธิ์ด้วย MS ด้วยกระบวนการขยายกังหันเป็นโรงแยกอากาศทั่วไปซึ่งใช้การบรรจุและการแก้ไขที่สมบูรณ์สำหรับการผลิตอาร์กอน
3. อากาศดิบไปที่ตัวกรองอากาศเพื่อกำจัดฝุ่นและสิ่งเจือปนทางกล และเข้าสู่คอมเพรสเซอร์ของกังหันลมซึ่งอากาศถูกบีบอัดถึง 0.59MPaAจากนั้นจะเข้าสู่ระบบระบายความร้อนด้วยอากาศ ซึ่งอากาศเย็นถึง 17 ℃หลังจากนั้นจะไหลไปยังถังดูดซับตะแกรงโมเลกุล 2 ถังซึ่งทำงานสลับกันเพื่อกำจัด H2O, CO2 และ C2H2

*1.หลังจากทำให้บริสุทธิ์แล้ว อากาศจะผสมกับอากาศอุ่นที่กำลังขยายตัวจากนั้นจึงอัดด้วยเครื่องอัดแรงดันระดับกลางแบ่งเป็น 2 กระแสส่วนหนึ่งไปที่ตัวแลกเปลี่ยนความร้อนหลักเพื่อให้เย็นลงถึง -260K และดูดจากส่วนตรงกลางของตัวแลกเปลี่ยนความร้อนหลักเพื่อเข้าสู่เทอร์ไบน์ขยายอากาศที่ขยายตัวจะส่งกลับไปยังเครื่องแลกเปลี่ยนความร้อนหลักเพื่อทำการอุ่น หลังจากนั้นจะไหลไปยังคอมเพรสเซอร์เพิ่มอากาศส่วนอื่นของอากาศถูกเพิ่มโดยตัวขยายที่อุณหภูมิสูง หลังจากเย็นตัวแล้ว จะไหลไปยังตัวขยายที่เพิ่มอุณหภูมิต่ำจากนั้นไปที่กล่องเย็นเพื่อให้เย็นลงถึง ~ 170Kส่วนหนึ่งจะยังคงถูกทำให้เย็นลงและไหลไปที่ด้านล่างของคอลัมน์ล่างผ่านเครื่องแลกเปลี่ยนความร้อนและอากาศอื่น ๆ จะถูกดูดเข้าสู่อุณหภูมิต่ำตัวขยายหลังจากขยายแล้ว จะแบ่งเป็น 2 ส่วนส่วนหนึ่งไปที่ด้านล่างของคอลัมน์ด้านล่างเพื่อทำการแก้ไข ส่วนที่เหลือจะกลับไปที่ตัวแลกเปลี่ยนความร้อนหลัก จากนั้นจะไหลไปที่ตัวเพิ่มแรงดันอากาศหลังจากอุ่นใหม่แล้ว
2.หลังจากการแก้ไขขั้นต้นในคอลัมน์ล่างแล้ว สามารถรวบรวมอากาศเหลวและไนโตรเจนเหลวบริสุทธิ์ในคอลัมน์ล่างได้ของเสียไนโตรเจนเหลว อากาศเหลว และไนโตรเจนเหลวบริสุทธิ์จะไหลไปที่คอลัมน์ด้านบนผ่านอากาศเหลวและเครื่องทำความเย็นไนโตรเจนเหลวมันถูกแก้ไขในคอลัมน์บนอีกครั้ง หลังจากนั้น สามารถรวบรวมออกซิเจนเหลวที่มีความบริสุทธิ์ 99.6% ได้ที่ด้านล่างของคอลัมน์บน และส่งออกจากกล่องเย็นในการผลิต
3.ส่วนของเศษอาร์กอนในคอลัมน์บนจะถูกดูดไปยังคอลัมน์อาร์กอนดิบคอลัมน์อาร์กอนดิบมี 2 ส่วนการไหลย้อนของส่วนที่สองจะถูกส่งไปยังส่วนบนของส่วนแรกผ่านปั๊มของเหลวเป็นกรดไหลย้อนมันถูกแก้ไขในคอลัมน์อาร์กอนดิบเพื่อให้ได้ 98.5% Arอาร์กอนดิบ O2 2ppmจากนั้นจะถูกส่งไปยังตรงกลางของคอลัมน์อาร์กอนที่บริสุทธิ์ผ่านเครื่องระเหยหลังจากแก้ไขในคอลัมน์อาร์กอนบริสุทธิ์แล้ว สามารถรวบรวมอาร์กอนเหลว (99.999%Ar) ได้ที่ด้านล่างของคอลัมน์อาร์กอนบริสุทธิ์
4.ไนโตรเจนที่เสียจากด้านบนสุดของคอลัมน์ด้านบนไหลออกจากกล่องเย็นไปยังเครื่องฟอกอากาศเป็นอากาศหมุนเวียน ส่วนที่เหลือไปที่หอทำความเย็น
5.ไนโตรเจนจากส่วนบนของคอลัมน์เสริมของคอลัมน์ด้านบนไหลออกจากกล่องเย็นเนื่องจากการผลิตผ่านตัวทำความเย็นและตัวแลกเปลี่ยนความร้อนหลักหากไม่ต้องการไนโตรเจน ก็สามารถส่งไปยังหอระบายความร้อนด้วยน้ำได้สำหรับความเย็นของ Water Cooling Tower ไม่เพียงพอ จำเป็นต้องติดตั้งเครื่องทำความเย็น
