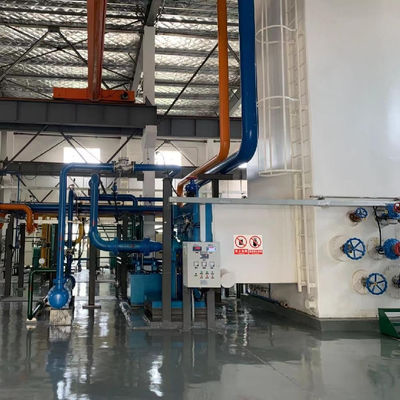

การผลิตออกซิเจนโรงแยกอากาศด้วยอุณหภูมิของเหลวและก๊าซไนโตรเจนกำเนิด 20MPa

ฟิลด์แอปพลิเคชัน

ออกซิเจน ไนโตรเจน อาร์กอน และก๊าซหายากอื่นๆ ที่ผลิตโดยหน่วยแยกอากาศถูกนำมาใช้กันอย่างแพร่หลายในเหล็กกล้า อุตสาหกรรมเคมี โรงกลั่น แก้ว ยาง อิเล็กทรอนิกส์ การดูแลสุขภาพ อาหาร โลหะ การผลิตไฟฟ้า และอุตสาหกรรมอื่นๆ

แผนภาพการไหลของกระบวนการแยกอากาศ

การไหลของกระบวนการทางเทคโนโลยี: 1, การอัดอากาศและการทำให้บริสุทธิ์: อากาศผ่านตัวกรองอากาศเพื่อขจัดฝุ่นและสิ่งสกปรกทางกลในคอมเพรสเซอร์อากาศ บีบอัดตามความดันที่ต้องการ จากนั้นป้อนเข้าเครื่องทำความเย็นเพื่อลดอุณหภูมิของอากาศ จากนั้นเข้าสู่ระบบฟอกอากาศ เพื่อกำจัดน้ำ คาร์บอนไดออกไซด์ อะเซทิลีน และไฮโดรคาร์บอนอื่นๆ ในอากาศ2, การแยกอากาศ: อากาศบริสุทธิ์แบ่งออกเป็นสองวิธี: วิธีหนึ่งเข้าไปในคอลัมน์แยกส่วนหลังจากระบายความร้อนในตัวแลกเปลี่ยนความร้อนหลักไปที่ด้านล่างของคอลัมน์อีกวิธีหนึ่งเข้าไปในหอแยกส่วน หลังจากระบายความร้อนในตัวแลกเปลี่ยนความร้อนหลักเข้าไปในตัวขยายหลังจากขยายเข้าไปตรงกลางของหอบนเพื่อเข้าร่วมในการแก้ไขหอบน เพื่อให้ความสามารถในการระบายความร้อนสำหรับระบบปริมาณไนโตรเจนของก๊าซที่เพิ่มขึ้นในหอคอยด้านล่างจะเพิ่มขึ้นโดยการสัมผัสกับของเหลวที่ไหลย้อนไนโตรเจนเหลวที่ไหลย้อนต้องการมาจากเครื่องระเหยควบแน่นที่ด้านบนสุดของหอคอยด้านล่าง ซึ่งออกซิเจนจะระเหยและไนโตรเจนควบแน่น3, การกลายเป็นไอของไนโตรเจนเหลว ไนโตรเจนเหลวจากหอแยกอากาศจะถูกเก็บไว้ในถังเก็บไนโตรเจนเหลวไนโตรเจนเหลวในถังเก็บจะถูกให้ความร้อนในเครื่องระเหยและส่งไปยังท่อส่งไนโตรเจนของผลิตภัณฑ์
