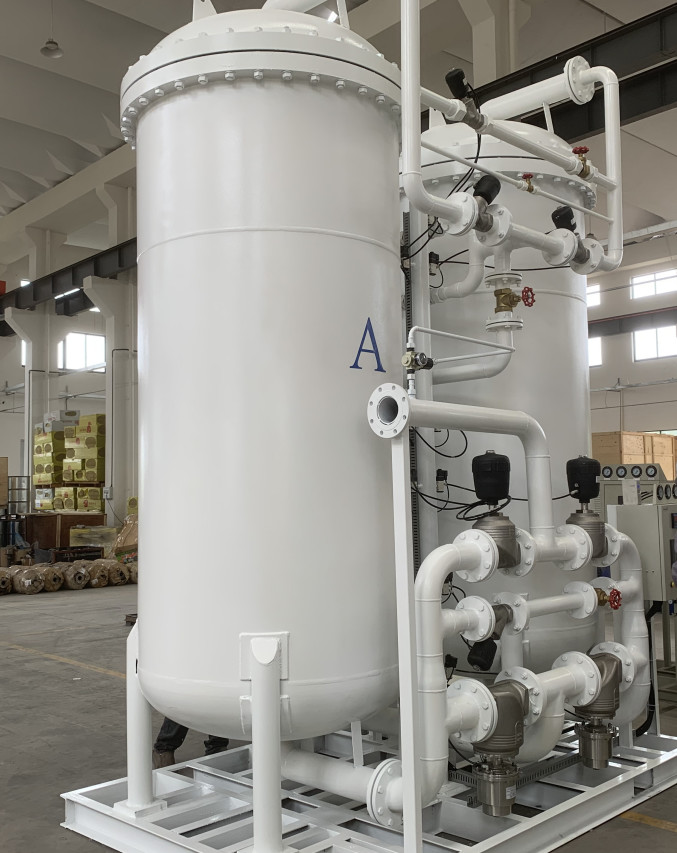

เครื่องกำเนิดไนโตรเจนแบบตะแกรงโมเลกุล PSA 0.7Mpa N2

เครื่องกำเนิดไนโตรเจน N2 แบบอัตโนมัติเต็มรูปแบบ

ตามหลักการของการดูดซับแบบสวิงแรงดัน เครื่องกำเนิดไนโตรเจนใช้ตะแกรงโมเลกุลคาร์บอนคุณภาพสูงเป็นตัวดูดซับเพื่อผลิตไนโตรเจนจากอากาศภายใต้ความกดดันบางอย่าง

อากาศอัดที่บริสุทธิ์และแห้งจะถูกดูดซับภายใต้แรงดันและถูกดูดซับภายใต้แรงดันที่ลดลงในตัวดูดซับเนื่องจากผลกระทบทางอากาศพลศาสตร์ อัตราการแพร่ของออกซิเจนในรูพรุนขนาดเล็กของตะแกรงโมเลกุลคาร์บอนจึงสูงกว่าอัตราของไนโตรเจนมากออกซิเจนจะถูกดูดซับโดยตะแกรงโมเลกุลคาร์บอนอย่างพิเศษ และไนโตรเจนจะถูกเสริมในเฟสของก๊าซเพื่อสร้างไนโตรเจนสำเร็จรูป

จากนั้น จะถูกลดความดันให้เป็นความดันปกติ และออกซิเจนที่ดูดซับและสิ่งเจือปนอื่นๆ จะถูกดูดซับโดยตัวดูดซับเพื่อให้เกิดการฟื้นฟูโดยทั่วไป จะมีการตั้งหอดูดซับสองแห่งในระบบ หอหนึ่งดูดซับไนโตรเจน และอีกหอหนึ่งดูดซับและสร้างใหม่

ตัวควบคุมโปรแกรม PLC จะควบคุมการเปิดและปิดวาล์วนิวแมติกเพื่อให้หอคอยทั้งสองหมุนสลับกัน เพื่อให้บรรลุวัตถุประสงค์ในการผลิตไนโตรเจนคุณภาพสูงอย่างต่อเนื่องระบบทั้งหมดประกอบด้วยส่วนประกอบต่อไปนี้: โมดูลฟอกอากาศอัด ถังเก็บอากาศ อุปกรณ์แยกออกซิเจนและไนโตรเจน และถังบัฟเฟอร์ไนโตรเจน

หลักการทำงาน:
เทคนิค PSA (Pressure Swing Adsorption หรือเรียกสั้น ๆ ว่า PSA): เป็นเทคโนโลยีการแยกก๊าซขั้นสูงชนิดหนึ่ง โดยอาศัยการดูดซับทางกายภาพของโมเลกุลก๊าซบนพื้นผิวภายในของตัวดูดซับ (ของแข็งที่มีรูพรุน) โดยใช้ตัวดูดซับในความดันเดียวกัน ง่ายต่อการดูดซับ ก๊าซจุดเดือดสูง ยากที่จะดูดซับก๊าซจุดเดือดต่ำ และภายใต้การดูดซับความดันสูง ปริมาณของก๊าซดูดซับจะเพิ่มขึ้น ภายใต้การดูดซับความดันต่ำของก๊าซดูดซับเพื่อลดคุณสมบัติในการแยกก๊าซกระบวนการนี้ภายใต้การดูดซับแรงกดของสิ่งเจือปน ภายใต้การดูดซับแรงกดที่ลดลงของสิ่งเจือปน ทำให้การฟื้นฟูตัวดูดซับคือวงจร PSA
